Functies
• Snap-on pipe connection with Clip Eyelet ball type spray tips.
• Adjustable Ball type tips allow quick and accurate adjustment of spray direction without disturbing pipe connection.
• Use with 3/4", 1", 1-1/4", 1-1/2" or 2" pipe.
• Inlet sizes for 8mm,14 mm, 16mm, 18mm, 20mm dia. drill holes.
• Chemical- and corrosion-resistant material PP or FRPP ( Fiber reinforced Polypropylene) withstands high temperatures at about 85 degree .
• Use with Nitrile or Fluorine rubber as O-ring seal material which is Chemical- and corrosion-resistant.
• Spring-grade stainless steel single- and double-clamp.
• More suitable for low-pressure working environment.
• Multi-piece structure, easy maintenance, cleaning and replacement, and can save the cost of replacement nozzle head.
| 26988 | 26988-D | 26988-T | 155 | 155-T |
 |  |  |  |  |

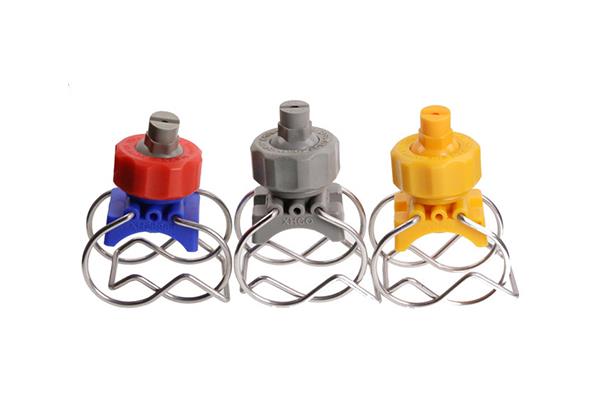

 26988 Verstelbare oogjes met kogelclip It is suitable tp clamp on pipes with outer diametner from 3/4'' to 1 1/2'' ( 27mm to 51mm) |  Verstelbare balclip oogje mondstukken It is suitable tp clamp on pipes with outer diametner of 2'' ( 54mm to 60mm) |
 Klemmondstuk met verstelbare bal De sproeihoek van de verstelbare balsproeipunt kan worden aangepast met 45 graden |  Klemmondstuk met kunststof verstelbare spuittip Different spray nozzles can in plastic or stainless steel with thread size of 1/4'' or 3/8'' can be connected to the black threaded ball with adjustable angle 45 degrees |
Algemene strekking:
1) Metalen oppervlaktebehandeling.
2) Voorbehandeling en regentest in de autocoatingindustrie.
3) Ontvetten en fosfateren tijdens oppervlaktebehandeling.
4) Andere toepassingen voor wassen of reinigen met lage druk: Voorbehandeling van groente en fruit-
5) Chemische behandeling en coating pre-Reinigingsmondstuk voor behandeling vóór elektroforeseverwerking
6) Reiniging: transportband, film, dun koper, papier, alle soorten platen, filters, stof en grind, en reiniging van gereedschapsmachines.
7) Koeling: transportband, gas, tank, machines, metaal, dak etc.
8) Dispersie: bevochtigen, chemicaliën, brandbestrijding, ontstoffing, ontgeuring, ontschuiming, enz.
Prestatie data:
Holle kegelvormige spuittip
Tip voor platte ventilator
Spray Tip Style No. （ Spray angle at 3 bar ) | Debiet (l/min) | |||||||||
40 graden | 50 graden | 65 graden | 80 graden | 0,3 bar | 0,7 bar | 1bar | 1,5 bar | 2 bar | 3 bar | 4 bar |
- | - | CT6505 | - | 0.62 | 0.9 | 1.1 | 1.3 | 1.6 | 2 | 2.3 |
- | - | CT6510 | CT8010 | 1.2 | 1.9 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 |
CT4020 | CT5020 | CT6520 | CT8020 | 2.5 | 3.8 | 4.6 | 5.6 | 6.5 | 7.9 | 9.1 |
CT4030 | - | CT6530 | CT8030 | 3.7 | 5.7 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 |
CT4040 | - | CT6540 | CT8040 | 5.0 | 7.6 | 9.1 | 11.2 | 12.9 | 15.8 | 18.2 |
CT4050 | - | CT6550 | - | 6.2 | 9.5 | 11.4 | 14.0 | 16.1 | 19.7 | 23.0 |
CT4060 | - | CT6560 | - | 7.5 | 11.4 | 13.7 | 16.7 | 19.3 | 24.0 | 27.0 |
CT4070 | - | CT6570 | - | 8.7 | 13.3 | 16.0 | 19.5 | 23.0 | 28.0 | 32.0 |
CT4026 | - | CT65100 | - | 12.5 | 19.1 | 23.0 | 28.0 | 32.0 | 39.0 | 46.0 |
Spuittip met volledige kegel
Grootte van clip- oogje Nozzle
Kogelmaat met schroefdraad:
155 mondstuk binnendraad maat
Stijl nr. | Maat buitendraad |
155 | 1/8'' |
| 1/4'' | |
| 3/8'' | |
| 1/2'' |
Neem alstublieft contact met ons op via aanvraag of e-mail voor meer catalogi met verschillende spuittips
 Uniform vlak straalpatroon |  Uniform sproeipatroon met volledige kegel |
Past perfect bij de pijp!
Informatie ordenen
26988 | 1 | D14 | CT6510 | PP |
↓ | ↓ | ↓ | ↓ | ↓ |
Type mondstuk | Buitendiameter pijp. | boorgat dia.on pijp | spuittip nr. | Materiaal |
Applicatie foto's
Koeling |
Wassen |
Why choose Xinhou's clip eyelet nozzles?
Klemmondstuk is een meer gebruikelijk mondstuk, de toepassing ervan is zeer breed en gemakkelijke demontage en vervanging. Daarom is het een van het mondstukverbruik is een relatief groot mondstuk. Shanghai Xinhou Spray Purification Equipment Co., Ltd. is een serieuze en verantwoordelijke onderneming met een rijke ervaring, lange jaren. Hoewel het clipmondstuk een meer algemeen gebruikt mondstuk is, verbetert Xinhou Company nog steeds zijn productietechnologie om de nauwkeurige hoek van het clipoogmondstuk en de match van de draad te garanderen.
Verstelbare kogel-Type mondstuk heeft twee soorten aansluitingen: klemtype (26988-serie) en schroefdraadtype (155-serie). Klemsproeikop wordt met een klem op de buis bevestigd, het type met schroefdraad moet worden bevestigd door middel van een schroefdraadverbinding. Verstelbare kogel-Type mondstuk kan drie soorten spuiten bieden: type met volledige kegel, type holle kegel, type ventilator. U kunt de spuitrichting op elk moment nauwkeurig aanpassen en onder de best mogelijke werking maken. Ball-type tip is zeer snel los te maken of aan te sluiten. Het kan zonder gereedschap worden losgemaakt of aangesloten en een nieuwe spuittip aansluiten.
Misschien wilt u meer weten over klemnozzles?
1 Hoe het clipmondstuk vervangen?
Tijdens het gebruik van het proces kunt u de injectierichting van het mondstuk snel en nauwkeurig aanpassen, zodat het altijd in de beste staat is, de demontage van dit soort mondstuk is erg handig, kan direct worden gebruikt zonder gereedschap, handrotatie, van het mondstuklichaam om de bolvormige kop te verwijderen, kan de draadkogel of de snelloskogel in de nieuwe sproeikop worden gestoken.
2 Hoe wordt het mondstuk van het clipoogje bevestigd?
Verstelbare kogelmondstukken hebben twee typen: klemverbindingstype en draadverbindingstype. Het klemverbindingstype mondstuk wordt op de buis gepositioneerd met veerklem terwijl het draadverbindingstype mondstuk wordt gepositioneerd door middel van draadverbinding.
